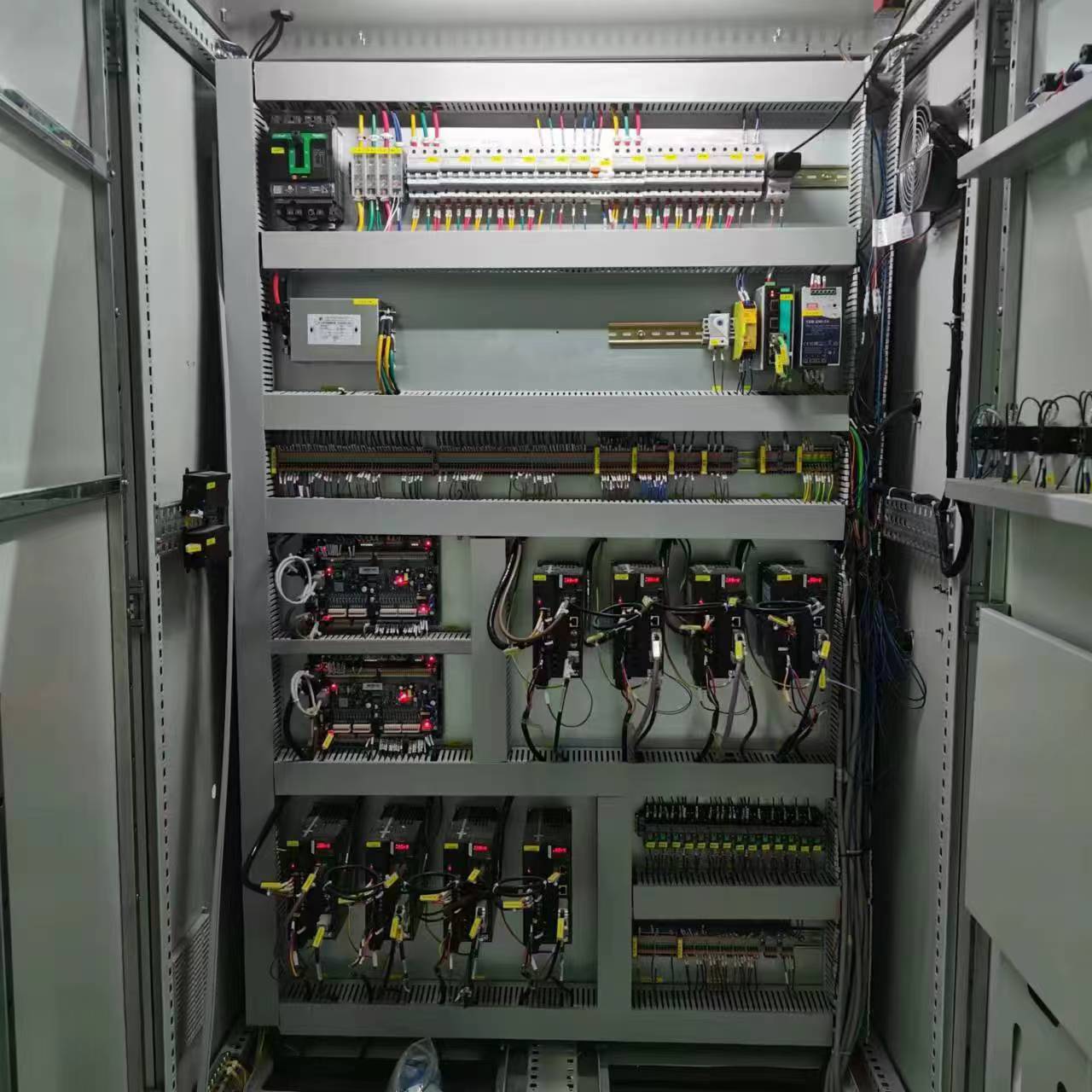

电控柜的元器件构成复杂，但通常主要包括以下几类，它们各自的作用如下：
一、强电控制系统元器件
断路器：
作用：作为电控柜的总电源保护，便于停电检修及主回路的保护。当电路发生过载、短路或欠压等故障时，断路器能自动切断电路，防止设备损坏和火灾等安全事故的发生。
接触器：
作用：用于辅助接点来导通控制回路。其主触头用于通断主电路，辅助触头用于控制电路。通过控制接触器的吸合与释放，可以实现电机的启停、正反转等控制功能。
热继电器：
作用：利用电流通过元件所产生的热效应原理而反时限动作，当电流超过设定值时，经过一定时间后会自动切断电路，起到过载保护的作用。
中间继电器：
作用：用于小电流控制大电流设备。它可以将一个输入信号变成多个输出信号或将信号放大，实现电路的扩展和控制功能的多样化。
电机保护器：
作用：用于保护电机的安全使用，当电机发生过载、短路等故障时，能够迅速切断电路，防止电机损坏。
接线端子：
作用：用于将各电线连接，实现电路的接通和断开。接线端子具有可靠的电气连接和机械固定性能，确保电路的稳定性和安全性。
二、弱电控制系统元器件
可编程控制器（PLC）：
作用：用于执行存储逻辑运算和顺序控制、定时、计数和算术运算等操作的指令。PLC通过接收输入信号（如光电开关、接近开关等）的接通或断开状态，控制执行元器件（如电机、电磁阀等）的启动或停止。
变频器：
作用：作为控制电动机的调试装置，通过调节变频器的控制频率以及控制参数，可以改变电机的速度，实现精确的速度控制和节能效果。
隔离变压器：
作用：将输入电压进行变压和稳压处理，为可编程控制器、一体化电源等设备提供稳定的工作电压。隔离变压器还可以减少干扰源，提高电路的抗干扰能力。
一体化电源：
作用：将输入电压由交流转换为直流，为可编程控制器公共端、外围各输入开关等设备提供电源。一体化电源具有体积小、重量轻、效率高等优点。
三、其他常见元器件
按钮：
作用：发布操作命令、接通或开断控制电路。按钮具有多种颜色和不同的功能标识，方便用户进行选择和操作。
指示灯：
作用：指示设备的运行或停止状态，监视控制电路的电源是否正常。指示灯可以发出红、绿、黄等不同颜色的光，以提供不同的状态指示。
万能转换开关：
作用：提供不同的测量结果与控制功能，包括用于简单控制电机正反转的倒顺开关等。
行程开关：
作用：在往复控制的控制回路中起到限位作用或到位停止作用。当机械装置碰触到行程开关的拐臂时，会接通或断开里面的触点，从而控制电气设备的运行。
空气开关：
作用：具有漏电切断保护作用。当电路发生漏电故障时，空气开关能够迅速切断电路，保护人身和设备的安全。
电流互感器：
作用：与测量仪表配合，测量线路中的实际工作电流。电流互感器具有高精度和高稳定性，为电力系统的监测和保护提供可靠的数据支持。
综上所述，电控柜的元器件构成复杂多样，它们各自承担着不同的功能和作用，共同构成了电控柜的完整控制体系。
